鋼格柵板G40*5/30/100G500*1510YB/T4001.1

1、鍍鋅鋼格柵板的介紹：

一般采用碳鋼制作，外表熱鍍鋅，可以起到防止氧化的作用。也可以采用不銹鋼制作．具有通風，采光，散熱，防滑，防爆等性能。

2、鍍鋅鋼格柵板的規范標準：

生產標準,（中國為2007年新版鋼格板標準YB/T4001.1-2007標準;;另外美國,英國,澳大利亞和新西蘭也有其各自標準.鋼材標準按照GB700-88,GB1220-92.

3、鍍鋅鋼格柵板的制作方法：

（1.壓焊格柵板是由負荷扁鋼和橫桿按一定間距經煒排列，采用200噸液壓電阻焊自動化設備焊接成原板，經切割，開孔，包邊等工序加工而成客戶要求的產品。

(2.受荷扁鋼間距：兩相鄰受荷扁鋼的中心距，常用30MM，40MM兩種。

(3.橫桿間距：兩相鄰橫桿的中心間距通常為50MM，100，兩種，可按客戶要求生產。

(4.可根據客戶要求訂制各種型號鋼格板。

4、鍍鋅鋼格柵板的特點：

(1.強度高，自重輕；

(2.防腐能力強，經久耐用；

(3.外形美觀，表面亮澤；

(4.不積污物，不積雨雪，不積水，自清潔，易于維護；

(5.通風，采光，散熱，防滑，防爆性好；

(6.便于安裝及折卸

鋼格柵板又叫格柵板、鋼格板、鋼格柵、鍍鋅網格板等，鋼格柵是用扁鋼按照一定的間距和橫桿進行交叉排列，并且焊接成中間帶有方形格子的一種鋼鐵制品，根據鋼格柵板的不用用途又分為鋼結構平臺格柵板、鋼梯樓梯踏步板、鋼格柵板溝蓋板（排水溝蓋板、水篦子）等常用的三種鋼格柵板。鋼格柵的生產標準，中國為YB/T4001-1998（現已淘汰，常用的標準鋼格柵板標準是YB/T4001-2007和YB/T4001-2019版）

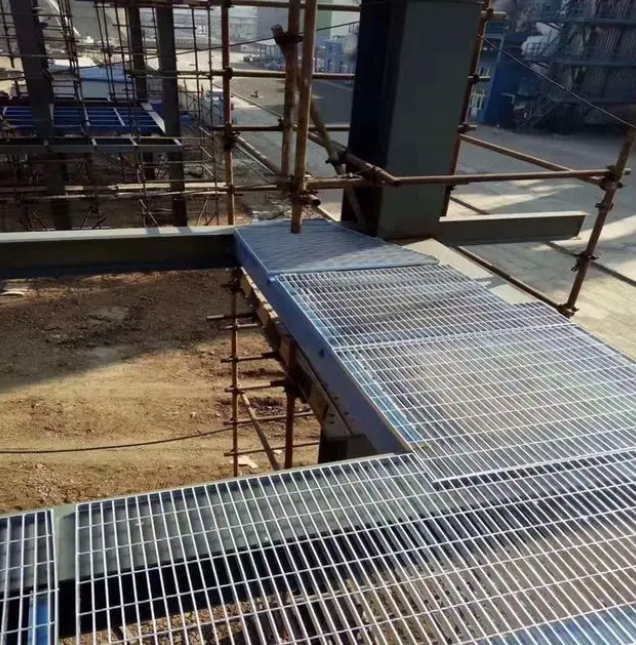

平臺鋼格板、鋼梯踏步板以及排水溝蓋板

材質

根據鋼格板的使用環境不同，會(huì )有不同的材質及表面處理工藝組成，常見的有：Q235B低碳鋼鋼格板（Q235A用的較少）、電解拋光的304不銹鋼鋼格板以及用于吊頂的陽極氧化表面處理工藝的鋁格柵鋼格板等。

不銹鋼鋼格柵板

制作方式：

我們常用的鋼格板制作方式是機器壓焊和手工制作兩種（包括常用的壓鎖鋼格板也叫插接鋼格板）。

機器壓焊

機器壓焊使用高壓電阻壓焊機，機械手自動將橫桿橫放在均勻排列的扁鋼上，通過強大的電焊功率和液壓力將橫桿壓焊入扁鋼內，從而可以得到焊點堅固，穩定性和強度極高的高品質鋼格板，缺點是遇到稍微復雜的鋼格板（異形鋼格板）遠不如人工節省成本。

00:16

手工焊

手工制作的鋼格板是先在扁鋼上沖孔，然后將橫桿放入孔中點焊，橫桿與扁鋼會(huì )存在空隙，而且不可能每個接觸點都進行焊接，因此焊接不牢固，強度有所降低。優點是可以處理復雜的鋼格板，缺點是不如機器壓焊可以大批量生產節省費用。

常用的平臺鋼格柵型號

鋼格柵產品規格

1、縱條間距：30-60（mm）；2、橫條間距：50-100（mm）；3、寬：20-60（mm）； 4、厚：3-50（mm）。

常見鋼格柵型號

常見的鋼格板型號：255/30/100、303/30/100、303/50/100、404/30/100、505/40/100等等，一般承重主體為人的情況下采用鋼格板303/30/100即可；如需承重主體主要為轎車等小型車輛時，采用鋼格板404/30/100即可；如果主要承重主體為貨車等大型車輛時，一般采用鋼格柵板型號為505/30/50等，當然一般鋼格柵板圖紙設計時會(huì )有圖紙要求的具體規格（如果鋼格板未給出具體的鋼格板規格，只給出了承重要求，那么可根據具體要求在鋼格柵板圖集中，找所對應的鋼格柵板規格型號及尺寸）。

鋼格板G325/30/100WF

特點

1、高強度，輕結構：牢固的網格壓焊結構使其具有高承載，結構輕

2、便于吊裝等特點

3、外形美觀，經久耐用（熱浸鋅鋼格柵板表面處理使其具有相當好的防腐能力）

4、表面光澤美觀

5、通風、采光、散熱、防爆、防滑性能好以及防積污物。

用途

石油化工，市政工程，港口工程，機械工業，電廠水廠，鋼鐵工業，制造業，食品加工業，污水處理廠、市政工程、環衛工程等領域的平臺、走道、棧橋、溝蓋、井蓋、梯子、圍欄、護欄等眾多行業都得到廣泛的應用。
